Descrizione

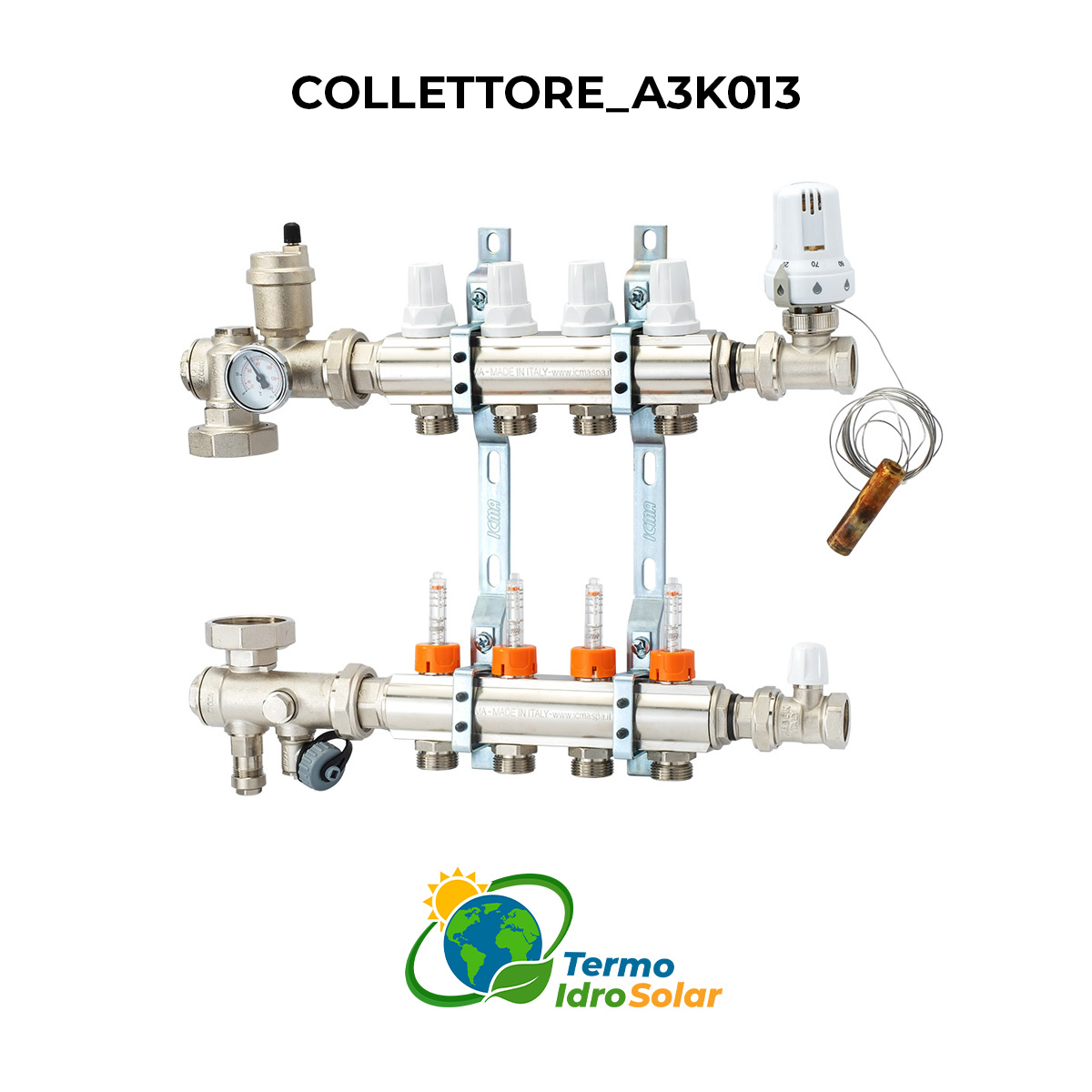

Gruppo Preassemblato per Impianti a Pannelli radianti in Bassa Temperatura
Il gruppo A3K013 è una soluzione completa per la gestione efficiente degli impianti di riscaldamento a pavimento. Progettato per operare con sistemi a pannelli a bassa temperatura alimentati ad alta temperatura, integra un sistema di miscelazione a punto fisso a due vie che assicura una distribuzione uniforme del calore. La testa termostatica regolabile tra 20°C e 50°C, dotata di sensore a distanza, permette un controllo preciso della temperatura, ottimizzando il comfort ambientale.Il gruppo di regolazione e di miscelazione presentato in questa scheda tecnica è stato realizzato per un utilizzo in soluzioni impiantistiche a pannelli radianti, in abbinamento ai collettori di distribuzione. La sua funzione è quella di mantenere costante, al valore impostato, la temperatura di mandata del fluido distribuito in un impianto a pannelli radianti a bassa temperatura. La regolazione termica avviene mediante una valvola termostatica a due vie, corredata da un comando termostatico con sensore a distanza.
Caratteristiche Tecniche per una Regolazione Precisa:
- Sistema di Miscelazione a Punto Fisso a Due Vie: Garantisce una miscelazione costante e affidabile del fluido termovettore, mantenendo la temperatura desiderata nel sistema a pannelli.
- Testa Termostatica con Sensore a Distanza (20°-50°C): Permette una regolazione accurata della temperatura, adattandosi alle specifiche esigenze dell’ambiente.
- Compatibilità con Comandi Elettrotermici: Supporta comandi con connessione M28x1,5, offrendo flessibilità nell’integrazione con altri componenti del sistema.
- Predisposizione per Circolatore: Il gruppo è abbinabile a circolatori P320, P321, P326, P327, P328, P330, facilitando l’integrazione nel sistema esistente.
Vantaggi del Gruppo Preassemblato A3K013
- Efficienza Energetica: La miscelazione a punto fisso ottimizza il consumo energetico, riducendo gli sprechi e migliorando le prestazioni dell’impianto.
- Facilità di Installazione: Il design preassemblato semplifica l’installazione, riducendo i tempi e i costi associati.
- Affidabilità: Componenti di alta qualità assicurano una lunga durata e un funzionamento senza problemi.
Caratteristiche tecniche:
- Fluido di impiego: Acqua e soluzioni glicolate
- Massima percentuale di glicole: 30%
- Campo temperatura ingresso primario: 5÷110°
- Campo temperatura di regolazione: 20÷50°
- Scala termometri: 0÷60°
- Pressione massima di esercizio: 10 bar
- Pressione minima di esercizio: 0,8 bar
- Alimentazione elettrica: 230 V – 50 Hz
- Corpi valvole e raccordi: Ottone CW617N – UNI EN 12165
- Calotte e bocchettoni: Ottone CW617N – UNI EN 12165
- Termometro: Acciaio/Alluminio
- Elementi di tenuta: EPDM Perossidico
- Connessioni circuito primario (caldaia): G3/4”F
- Connessioni circuito secondario (collettori): G3/4”F
- Connessioni uscite impianto: G3/4” EUROCONUS
Ideale per Applicazioni Residenziali e Commerciali
Il Gruppo A3K013 è perfetto per impianti di riscaldamento e raffrescamento a pannelli radianti, sia in edifici residenziali che commerciali, dove comfort, controllo e prestazioni elevate sono essenziali.
