Descrizione
Collettore per impianto radiante a pavimento completo articolo K025 con Regolazione Manuale/termostatizzabile e Valvole a Sfera dritte o a squadra, oltre a sfiati aria, rubinetti e manometri. Collettore con installazione valvola a sfera e gruppo sfiato, scarico e manometro reversibili a destra o a sinistra dello stesso, agevolando l’ingresso e la connessione dei tubi di mandata e ritorno.
Il kit di collettore preassemblato ICMA articolo K025 ha la funzione di ottimizzare la distribuzione del fluido termovettore negli impianti di riscaldamento/raffrescamento a pavimento, al fine di migliorare il controllo dell’emissione termica in ogni singola zona dell’impianto. Viene fornito completo di tutti gli accessori necessari per l’installazione, il riempimento e la gestione degli impianti sottopavimento a bassa temperatura; garantisce inoltre una semplice e precisa regolazione delle portate del fluido termovettore in ogni singolo anello del circuito, nonché la possibilità di singole intercettazioni. La sua particolare conformazione, dovuta alla sagoma delle staffe di fissaggio, facilita le operazioni di collegamento con i tubi di derivazione in fase di installazione, assicurando ingombri ridotti soprattutto in profondità e permettendone l’installazione anche in spazi molto ridotti. Il Kit Collettore K025 è progettato per la gestione di impianti di riscaldamento a pavimento, offrendo regolazione manuale e intercettazione termostatizzabile. La sua versatilità consente l’abbinamento con valvole a sfera per adattarsi a diverse configurazioni idrauliche.
Opzioni di combinazione:

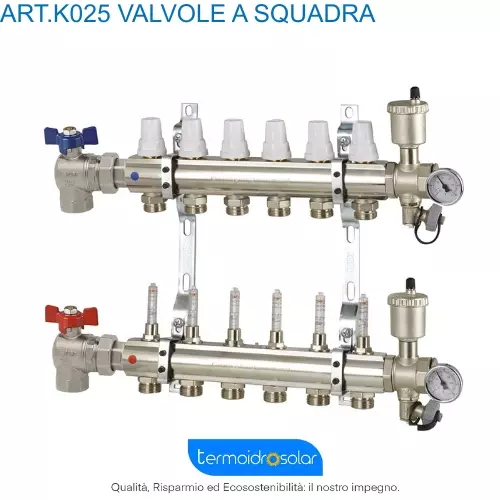

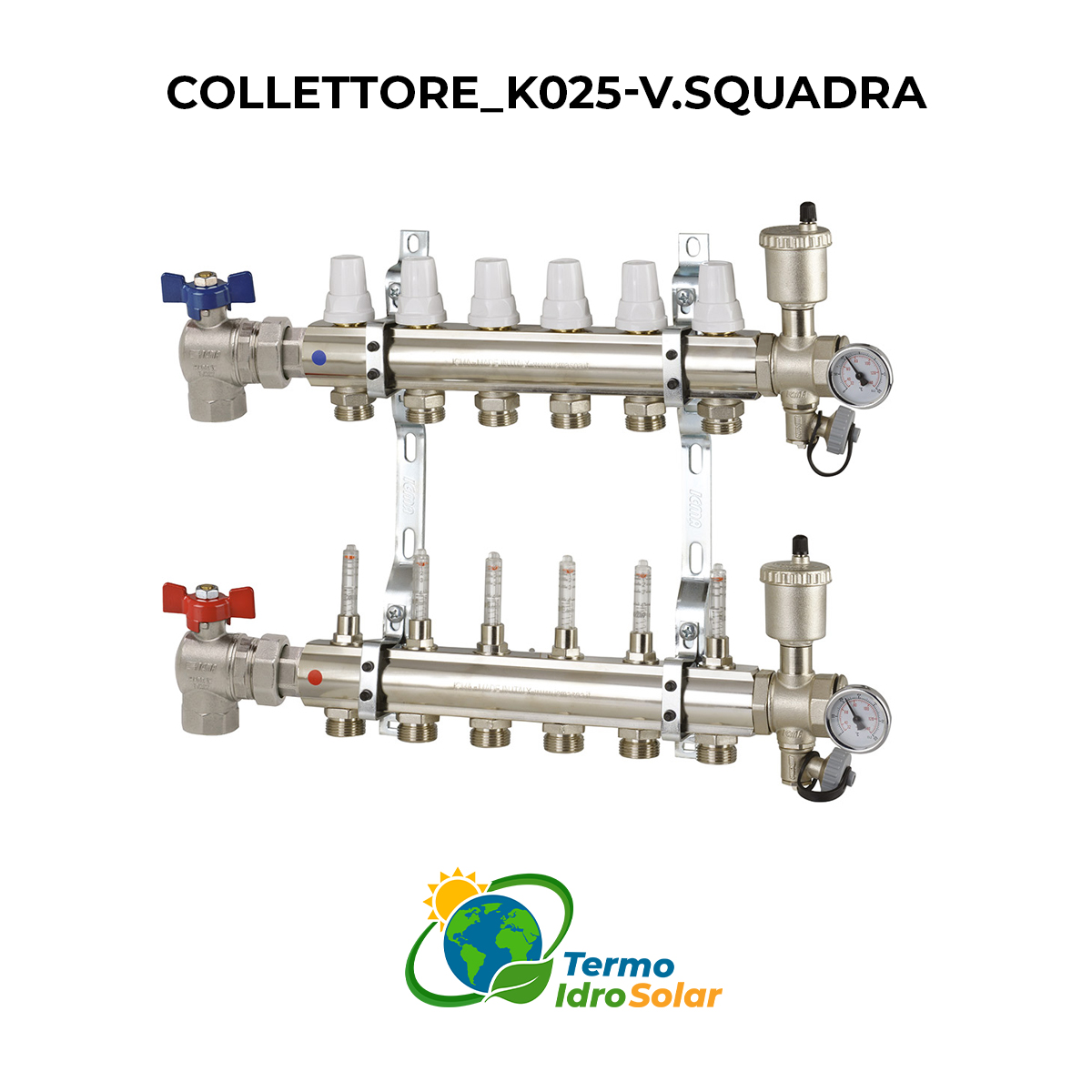

- Valvola a Sfera a Squadra con Bocchettone (Art. 225)
- Perfetta per configurazioni con spazi ridotti grazie al design a squadra.
- Sistema con tenuta O-Ring per una maggiore affidabilità contro le perdite.
- Ideale per connessioni angolari in impianti a pavimento.

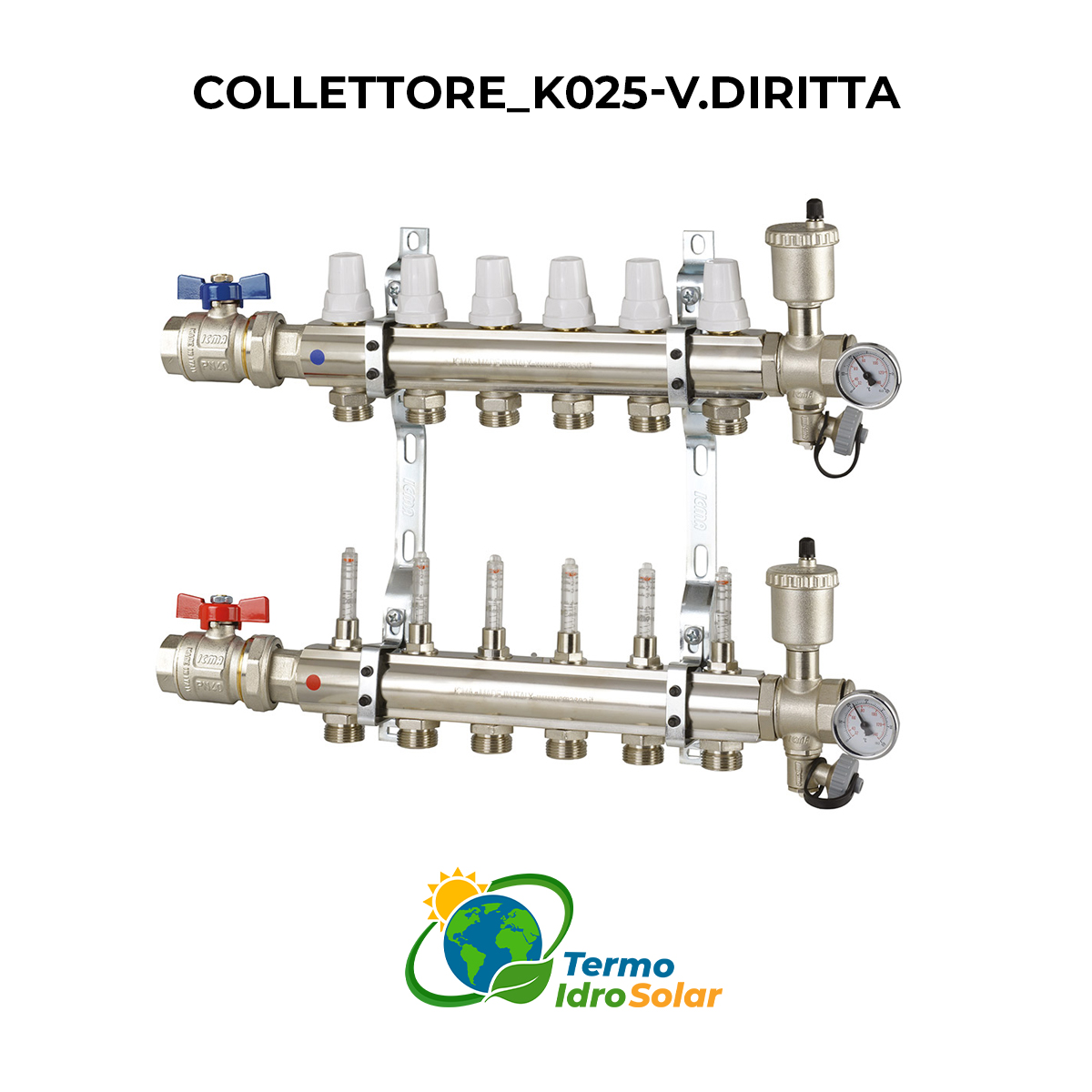

- Valvola Diritta a Passaggio Totale con Bocchettone (Art. 215)
- Configurazione diritta per un flusso senza restrizioni.
- Sistema di autotenuta per un montaggio rapido e sicuro.
- Soluzione ottimale per impianti con percorsi lineari.
Caratteristiche Tecniche del Kit K025:
- Sistema di Regolazione: Manuale con valvole intercettabili termostatizzabili.
- Materiale: Realizzato in ottone cromato per resistenza e affidabilità.
- Compatibilità: Progettato per riscaldamento a pavimento, adattabile a diverse configurazioni idrauliche
- Efficienza: Controllo preciso della portata e gestione indipendente delle utenze.
- Materiali di Alta Qualità: Costruzione in ottone per una lunga durata e affidabilità.
- Facilità di Installazione: Design intuitivo per una rapida configurazione.

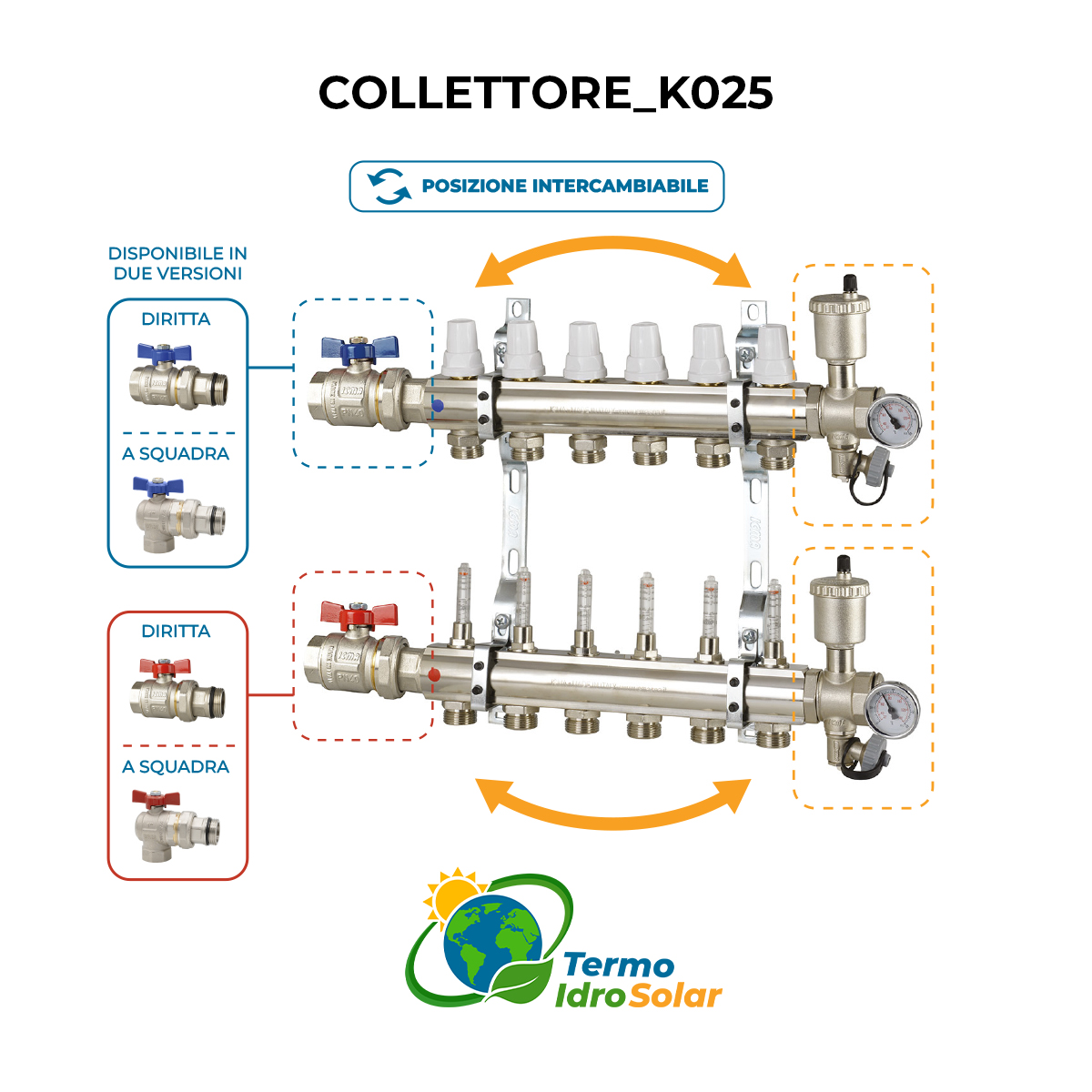

- Reversibilità montaggio: Valvole e gruppo scarico possono essere installati a destra o sinistra del collettore
Caratteristiche tecniche
Collettore di mandata;
Barra collettore Ottone CW617N – UNI EN 12165
Flussimetri;
Vitone: Ottone CW617N – UNI EN 12165
Attacco inferiore: Ottone CW617N – UNI EN 12165
Vetrino: PA12 Trasparente
Asta misuratore: PA12
Canotto interno: PPE
Molla: Acciaio Inox
Tenute idrauliche: EPDM Perossidico
Collettore di ritorno;
Barra collettore Ottone CW617N – UNI EN 12165
Vitone: Ottone CW617N – UNI EN 12165
Attacco inferiore: Ottone CW617N – UNI EN 12165
Astina int. e molla: Acciaio Inox
Manopola: ABS Bianco
Tenute idrauliche: EPDM Perossidico
Valvole di intercettazione a sfera;
Corpo: Ottone CW617N – UNI EN 12165
Calotte e bocchettoni: Ottone CW617N – UNI EN 12165
Sfera e manicotto: Ottone CW617N – UNI EN 12165
Manopola: Alluminio EN AB 46100
Guarnizioni sede sfera: PTFE
Tenute idrauliche: NBR, FKM
Prestazioni;
Fluidi d’impiego: Acqua e soluzioni glicolate
Max percentuale glicole: 30 %
Pressione max esercizio: 10 bar
Temperatura di esercizio: 5÷80 °C
Scala termometri: 0÷60 °C
Dimensioni barra collettore: G 1” / G 1” ¼
Flussimetri;
Scala flussimetri x collettori G1”: 0÷4 l/min
Connessioni;
Attacchi principali: G1”Femmina (ISO 228-1)
Interasse attacchi principali: 207 mm
Derivazioni – attacchi: G3/4”Femmina Euroconus
Derivazioni – interassi: 50 mm
