Descrizione

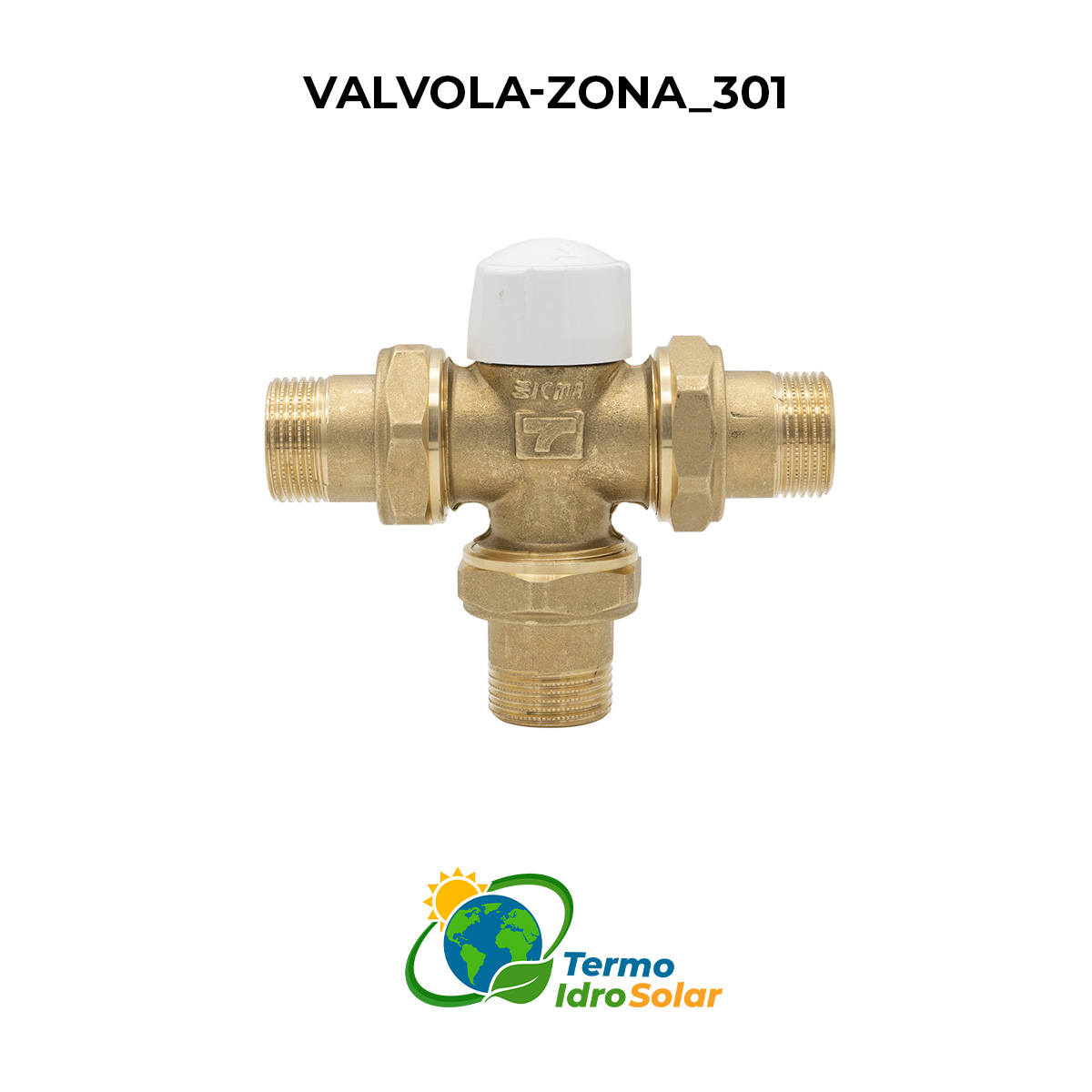

La valvola a tre vie articolo 301 è una valvola a tre vie termostatizzabile dotata di doppio otturatore. La valvola è stata ideata per essere utilizzata come valvola deviatrice, manuale o automatica se accoppiata con l’apposito attuatore elettrotermico 982. Tuttavia, se accoppiata con la testa termostatica 997 e modificando l’ingresso dei flussi può essere utilizzata come valvola miscelatrice a 3 vie ad alto range di temperatura. Le valvole di zona Art.301 vengono utilizzate per la regolazione del valore di portata fluido negli impianti di riscaldamento, climatizzazione e sanitari. disponibili con bocchettoni maschio. La valvole di zona vengono abbinate con gli attuatori elettrotermici Art.978,979 e 980 oppure con le teste termostatiche con sensore a distanza versioni articoli 992,995 e 997.
Dati tecnici:
MISURA: DN15(½”) – DN20(3/4”) – DN25(1”)
CONNESSIONE PER ATTUATORI: 30X1,5
PORTATA Kv: 3,39m³/h – 3,28m³/h – 3,34m³/h
FILETTATURA VALVOLA : MASCHIO
SEDE: BOCCHETTONI
TEMPERATURA MASSIMA DI ESERCIZIO: +95°C
TIPOLOGIA: NORMALMENTE APERTA
CORSA OTTURATORE: 3,5mm
FUNZIONAMENTO: AUTOMATICO (attuatore elettrotermico non incluso N.C. 230 Volt)
FLUIDI IMPIEGABILI: Acqua o soluzioni glicolate
MASSIMA PERCENTUALE DI GLICOLE:30%
PRESSIONE MASSIMA DI ESERCIZIO: 10 Bar
PRESSIONE DIFFERENZIAL MAX: 1,2 BAR
TEMPERATURA MINIMA FLUIDO: 0°C
CORPO VALVOLA: OTTONE CW 617N – UNI EN 12165
VITONE: OTTONE CW617N – UNI EN ISO 12164
ASTINA: ACCIAIO INOX
MOLLA: ACCIAIO INOX
PREMISTOPPA: NYLON PA6 30% FIBRA DI VETRO
TENUTE IDRAULICHE: EPDM PEROSSIDICO
INSTALLAZIONE: ORIZZONTALE O VERTICALE (non capovolta)
REGOLAZIONE: DOPPIA REGOLAZIONE
COMANDO ELETTROTERMICO: NON INCLUSO
FUNZIONAMENTO: L’attuatore elettrotermico che riceve il segnale elettrico dal termostato ambiente, agisce direttamente sull’asta di comando della valvola di zona e regola la portata di fluido che circola al suo interno. Il cappuccio di protezione di cui è fornita la valvola va usato solo per operazioni preliminari di apertura e chiusura. Togliere il cappuccio di protezione della valvola di zona svitando in senso antiorario e montare l’attuatore elettrotermico o il comando termostatico con sensore a distanza.
– AUTOMATICO: per comandare in modo automatico le valvole fan coil invece è necessario installare uno dei nostri comandi elettrotermici. Disponiamo di un’ampia gamma di comandi elettrotermici:
• Comandi elettrotermici on/off
• Comandi elettrotermici con microinterruttore di fine corsa per segnale pulito (Per la scelta del comando elettrotermico adatto e per le specifiche tecniche fare riferimento alla scheda tecnica specifica).
FUNZIONE DOPPIO REGOLAGGIO: Le valvole di zona possono essere pre-regolate in modo da limitare la portata massima nella via principale, aumentando la portata sulla via di by-pass. Per pre-regolare la valvola di zona agire come segue:
1-Ruotare il premistoppa in plastica con un semplice cacciavite, in senso orario fino a finecorsa.
2-La fessura posta sul premistoppa in plastica coinciderà con la tacca di riferimento posta sul vitone.
3-Ruotare il premistoppa in senso antiorario fino a raggiungere la portata di fluido desiderata.
Tutte le nostre valvole fan coil sono predisposte per ricevere i nostri comandi elettrotermici, le operazioni da effettuare per la loro installazione sono semplici e veloci. E’ sufficiente togliere la manopola bianca dalla valvola ruotandola in senso antiorario e innestare al suo posto uno dei nostri comandi elettrotermici avvitando la ghiera filettata che presenta nella sua parte inferiore sul filetto della valvola fino a bloccarla. In questo modo è possibile comandare l’apertura e la chiusura della valvola con un semplice segnale elettrico che può essere inviato da un termostato ambiente o da una centralina di controllo. Con l’installazione di un comando elettrotermico in condizioni di riposo (comando non alimentato) la valvola può essere NORMALMENTE CHIUSA o NORMALMENTE APERTA in funzione del tipo di comando scelto.
