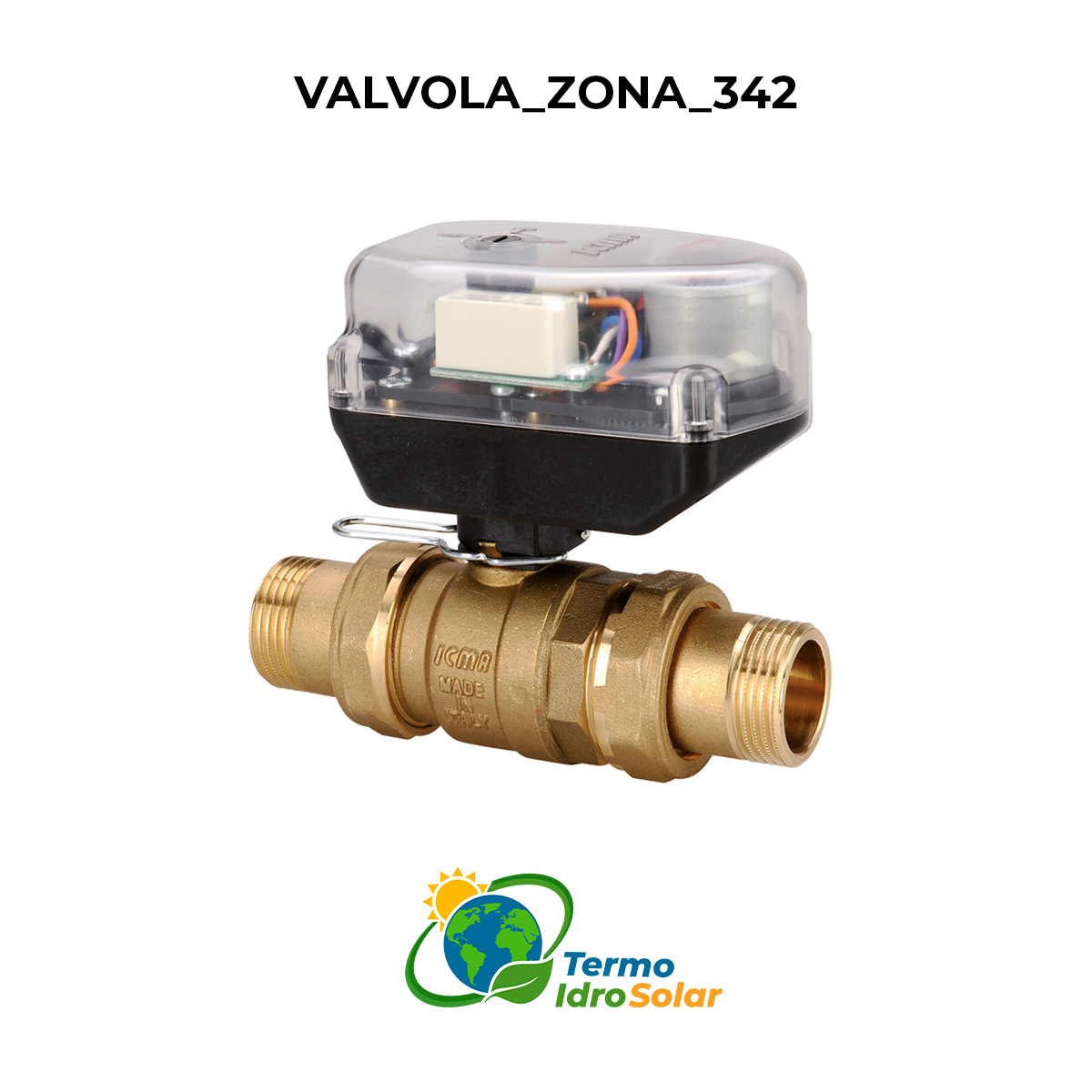

Descrizione
Le valvole di zona hanno la funzione di intercettare e deviare automaticamente i fluidi negli impianti di riscaldamento, di climatizzazione e idrosanitari. Esse vengono comandate da un servocomando collegato ad un termostato ambiente con funzione ON-OFF che regola la temperatura all’interno degli ambienti. Tutti i servomotori sono dotati di microinterruttore ausiliario. La loro elevata prestazione idraulica unita ai ridotti ingombri e facilità d’installazione rendono questo prodotto particolarmente indicato per impianti di riscaldamento a zone.
VANTAGGI:
- Assenza di trafilamenti
- Tempi di manovra ridotti
- Basse perdite di carico
- Funzionamento con elevate pressioni differenziali
- Movimento sfera morbidissimo, coppia di apertura della valvola < 6Nm
- Sblocco manuale della valvola
- Possibilità di utilizzo del motore come dispositivo di sblocco nel caso di assenza di corrente rimuovendo la forcella d’arresto inferiore e ruotare il motore finché la valvola non sarà aperta.
- Motore con alta affidabilità
- Ingranaggi ad altissima precisione in materiale plastico e metallo (motore)
- Aggancio e sgancio del motore rapido e ripetibile senza danneggiare il motore o la valvola
DATI TECNICI VALVOLA:
MISURE DISPONIBILI: 1/2″-3/4″-1″-1″1/4
PERDITE DI CARICO:Kv (m3/h) 10,82-16,9-33,9-52,36
CORPO: Ottone CW617N UNI 12165
ASTA DI COMANDO: Ottone CW617N UNI EN 12164
SFERA: Ottone CW617N UNI 12164 Cromata
GUARNIZIONE DI TENUTA SFERA: PTFE
O-RING: EPDM PEROX – (alta resistenza)ù
FLUIDI D’IMPIEGO: ACQUA,SOLUZIONI GLICOLATE MAX 50%
PRESSIONE MASSIMA DI ESERCIZIO: 10 BAR
TEMPERATURA MAX DEL FLUIDI: 110°C
PRESSIONE MAX DIFFERENZIALE: 10 BAR
DATI TECNICI SERVOMOTORE:
GUSCIO PROTETTIVO SUPERIORE: ABS trasparente
GUSCIO PROTETTIVO INFERIORE: PA66 nero
MOTORE SINCRONO: 230Volt (±10%) 50-60Hz
POTENZA ASSORBITA: 9,8VA
TEMPERATURA MAX. E MIN. AMBIENTE: -5°C/+55°C
PORTATA DEI CONTATTI DEL MICROINTERRUTTORE AUX:Max 5A
GRADO DI PROTEZIONE:IP54
CLASSE DI PROTEZIONE: II (doppio isolamento,involucro isolante)
GRADO DI INQUINAMENTO: PD2
UMIDITA’ RELATIVA AMBIENTE MAX: 90%
ANGOLO DI ROTAZIONE: 90°
TEMPO DI MANOVRA: 45 secondi
COPPIA MASSIMA:12Nm
CAVO TIPO: H5VV-F
LUNGHEZZA CAVO: 1 metro
SEZIONE CAVO: 5X1mmq
Applicazioni tipiche:
Impianti di riscaldamento: Per regolare la temperatura in diverse zone di un edificio.
Impianti di raffrescamento: Per controllare il flusso del fluido refrigerante.
Sistemi di riscaldamento a pavimento: Per bilanciare il flusso e garantire una distribuzione uniforme del calore.
Impianti industriali: In qualsiasi processo che richieda un controllo preciso del flusso di un fluido.
Vantaggi delle connessioni a bocchettone maschio:
Facilità di installazione: Si collegano facilmente a tubazioni femmina tramite raccordi a pressare o saldare.
Robustezza: Assicurano una tenuta stagna e duratura.
