Descrizione

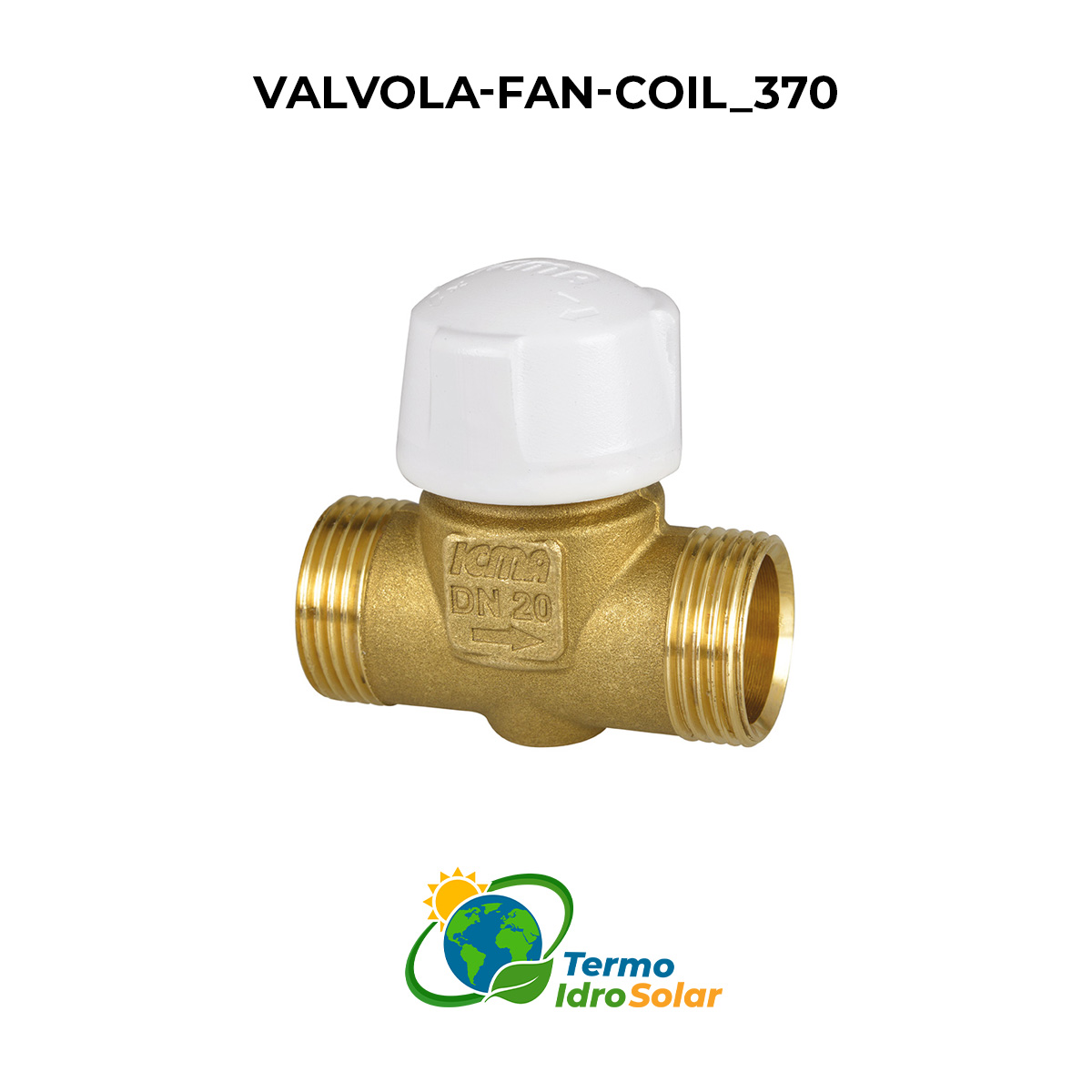

Valvola fan coil 2 vie
Le valvole di intercettazione per fan coil trovano impiego nel controllo del flusso del fluido termovettore degli impianti di riscaldamento e condizionamento. Vengono proposte nelle tre misure DN15, DN20, DN25 con connessioni a filettatura maschio, sede conica oppure sede piana. Le valvole di intercettazione per fan coil sono predisposte per l’installazione dei nostri comandi elettrotermici, garantendo così una intercettazione automatica del fluido termovettore. A corredo di ogni valvola viene fornita una manopola per l’apertura/chiusura manuale della valvola stessa.
Dati tecnici:
MISURA: DN15(½”) – DN20(3/4”) – DN25(1”)
CONNESSIONE PER ATTUATORI: 30X1,5
PORTATA Kv: 1,39m³/h – 2,23m³/h – 4,00m³/h
FILETTATURA VALVOLA : MASCHIO
SEDE: CONICA
TEMPERATURA MASSIMA DI ESERCIZIO: +110°C
TIPOLOGIA: NORMALMENTE APERTA
CORSA OTTURATORE: 3,5mm
FUNZIONAMENTO: MANUALE/AUTOMATICO (con attuatore elettrotermico)
FLUIDI IMPIEGABILI: ACQUA O SOLUZIONI GLICOLATE
MASSIMA % DI GLICOLE: 50%
PRESSIONE MASSIMA DI ESERCIZIO: 10 Bar
TEMPERATURA MINIMA FLUIDO: 4°C
CORPO VALVOLA: OTTONE CW 617N – UNI EN 12165
VITONE: OTTONE CW617N – UNI EN ISO 12164
ASTINA: ACCIAIO INOX
MOLLA: ACCIAIO INOX
PREMISTOPPA: NYLON PA6 30% FIBRA DI VETRO
TENUTE IDRAULICHE: EPDM PEROSSIDICO
INSTALLAZIONE: ORIZZONTALE O VERTICALE (non capovolta)
REGOLAZIONE: DOPPIA REGOLAZIONE
FUNZIONAMENTO: Le valvole di intercettazione per fan-coil trovano impiego negli impianti di riscaldamento e condizionamento per il controllo del flusso del fluido termovettore. La configurazione delle nostre valvole per fan coil è del tipo NORMALMENTE APERTA, la chiusura parziale o totale delle valvole avviene premendo il perno in acciaio che spunta nella loro parte superiore, questo perno è solidale con l’otturatore interno alla valvola ed ha una corsa max di 3,5 mm. E’ possibile comandare le valvole in modo manuale o automatico:
– MANUALE: per comandare le valvole fan coil manualmente è sufficiente usare la manopola bianca fornita in dotazione ad ogni valvola. Ruotando in senso orario la manopola si chiude progressivamente il passaggio delle valvole fino alla loro chiusura completa.
– AUTOMATICO: per comandare in modo automatico le valvole fan coil invece è necessario installare uno dei nostri comandi elettrotermici. Disponiamo di un’ampia gamma di comandi elettrotermici:
• Comandi elettrotermici on/off
• Comandi elettrotermici con microinterruttore di fine corsa per segnale pulito (Per la scelta del comando elettrotermico adatto e per le specifiche tecniche fare riferimento alla scheda tecnica specifica).
Tutte le nostre valvole fan coil sono predisposte per ricevere i nostri comandi elettrotermici, le operazioni da effettuare per la loro installazione sono semplici e veloci. E’ sufficiente togliere la manopola bianca dalla valvola ruotandola in senso antiorario e innestare al suo posto uno dei nostri comandi elettrotermici avvitando la ghiera filettata che presenta nella sua parte inferiore sul filetto della valvola fino a bloccarla. In questo modo è possibile comandare l’apertura e la chiusura della valvola con un semplice segnale elettrico che può essere inviato da un termostato ambiente o da una centralina di controllo. Con l’installazione di un comando elettrotermico in condizioni di riposo (comando non alimentato) la valvola può essere NORMALMENTE CHIUSA o NORMALMENTE APERTA in funzione del tipo di comando scelto.
