Descrizione

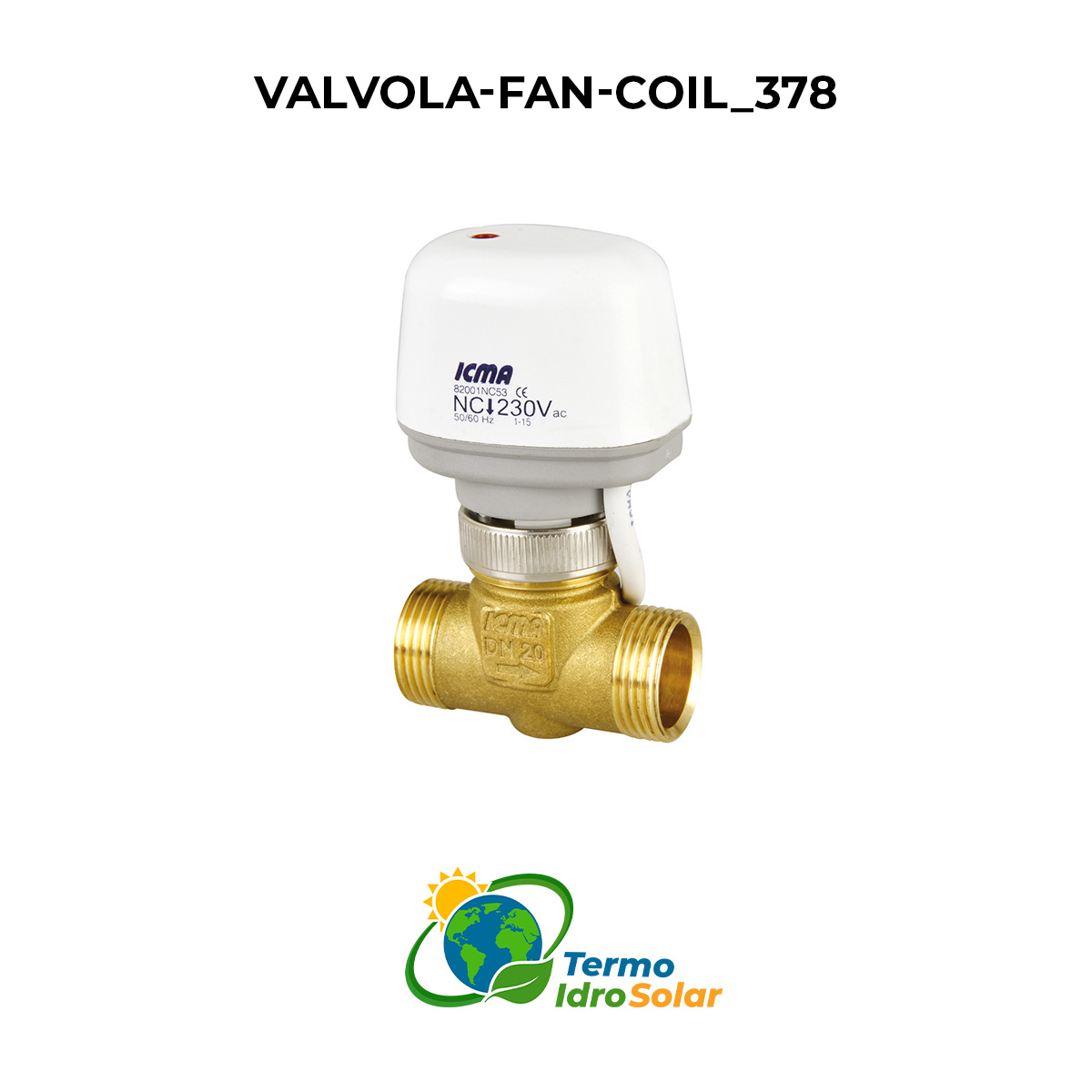

Le valvole di intercettazione per fan coil trovano impiego nel controllo del flusso del fluido termovettore degli impianti di riscaldamento e condizionamento. Vengono proposte nelle tre misure DN15, DN20, DN25 con connessioni a filettatura maschio, sede conica oppure sede piana. Le valvole di intercettazione per fan coil sono predisposte per l’installazione dei nostri comandi elettrotermici, (attuatore compreso) garantendo così una intercettazione automatica del fluido termovettore.
Dati tecnici:
MISURA: DN15(½”) – DN20(3/4”) – DN25(1”)
CONNESSIONE PER ATTUATORI: 30X1,5
PORTATA Kv: 1,39m³/h – 2,23m³/h – 4,00m³/h
FILETTATURA VALVOLA : MASCHIO
SEDE: CONICA
TEMPERATURA MASSIMA DI ESERCIZIO: +110°C
TIPOLOGIA: NORMALMENTE APERTA
CORSA OTTURATORE: 3,5mm
FUNZIONAMENTO: AUTOMATICO (attuatore elettrotermico incluso N.C. 230 Volt)
FLUIDI IMPIEGABILI: ACQUA O SOLUZIONI GLICOLATE
MASSIMA % DI GLICOLE: 50%
PRESSIONE MASSIMA DI ESERCIZIO: 10 Bar
TEMPERATURA MINIMA FLUIDO: 4°C
CORPO VALVOLA: OTTONE CW 617N – UNI EN 12165
VITONE: OTTONE CW617N – UNI EN ISO 12164
ASTINA: ACCIAIO INOX
MOLLA: ACCIAIO INOX
PREMISTOPPA: NYLON PA6 30% FIBRA DI VETRO
TENUTE IDRAULICHE: EPDM PEROSSIDICO
INSTALLAZIONE: ORIZZONTALE O VERTICALE (non capovolta)
REGOLAZIONE: DOPPIA REGOLAZIONE
COMANDO ELETTROTERMICO: ATTUATORE N.C. on-off 230Volt (art.980)
FUNZIONAMENTO: Le valvole di intercettazione per fan-coil trovano impiego negli impianti di riscaldamento e condizionamento per il controllo del flusso del fluido termovettore. La configurazione delle nostre valvole per fan coil è del tipo NORMALMENTE APERTA, la chiusura parziale o totale delle valvole avviene premendo il perno in acciaio che spunta nella loro parte superiore, questo perno è solidale con l’otturatore interno alla valvola ed ha una corsa max di 3,5 mm. E’ possibile comandare le valvole in modo manuale o automatico:
– AUTOMATICO: per comandare in modo automatico le valvole fan coil invece è necessario installare uno dei nostri comandi elettrotermici. Disponiamo di un’ampia gamma di comandi elettrotermici:
• Comandi elettrotermici on/off
• Comandi elettrotermici con microinterruttore di fine corsa per segnale pulito (Per la scelta del comando elettrotermico adatto e per le specifiche tecniche fare riferimento alla scheda tecnica specifica).
Tutte le nostre valvole fan coil sono predisposte per ricevere i nostri comandi elettrotermici, le operazioni da effettuare per la loro installazione sono semplici e veloci. E’ sufficiente togliere la manopola bianca dalla valvola ruotandola in senso antiorario e innestare al suo posto uno dei nostri comandi elettrotermici avvitando la ghiera filettata che presenta nella sua parte inferiore sul filetto della valvola fino a bloccarla. In questo modo è possibile comandare l’apertura e la chiusura della valvola con un semplice segnale elettrico che può essere inviato da un termostato ambiente o da una centralina di controllo. Con l’installazione di un comando elettrotermico in condizioni di riposo (comando non alimentato) la valvola può essere NORMALMENTE CHIUSA o NORMALMENTE APERTA in funzione del tipo di comando scelto.
