Descrizione

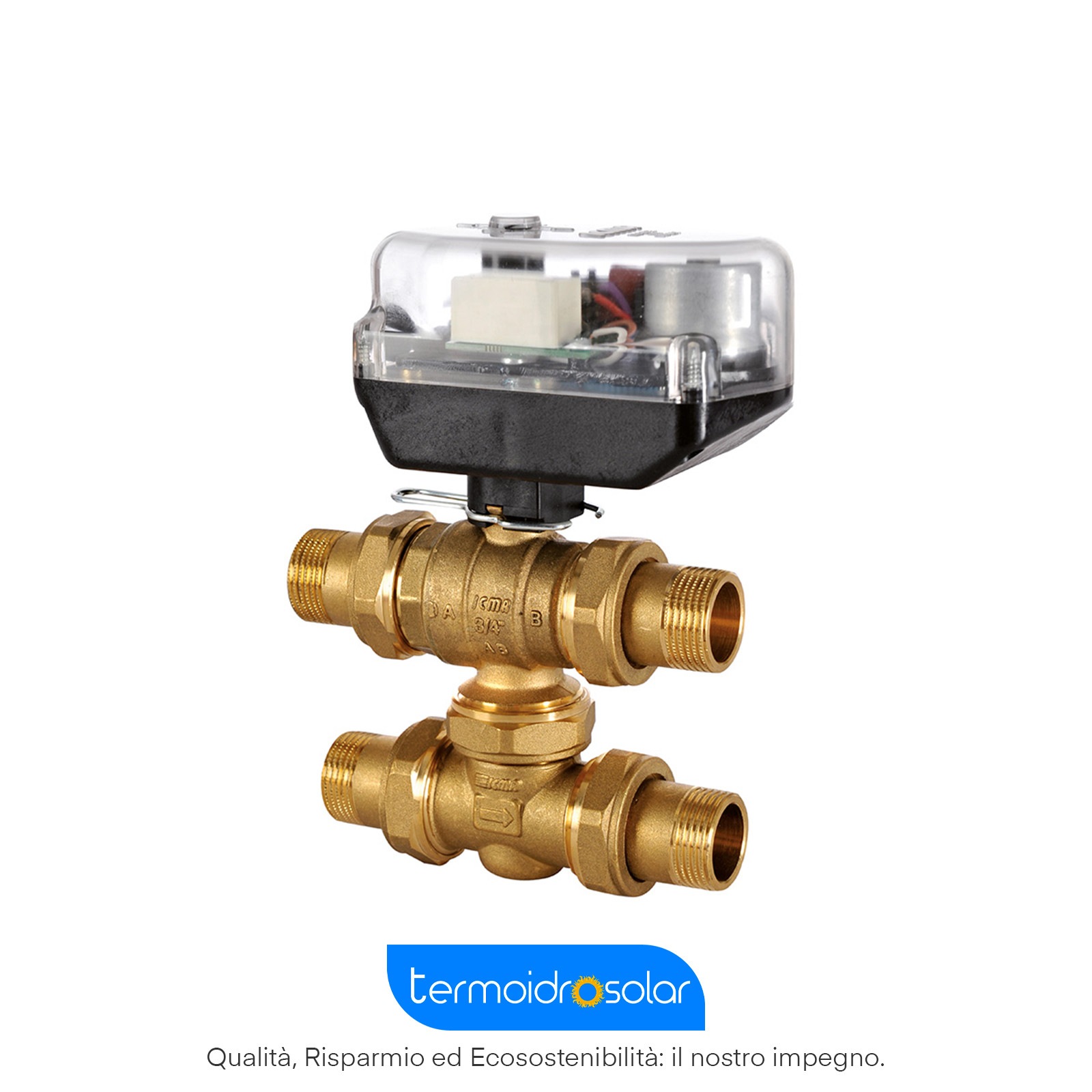

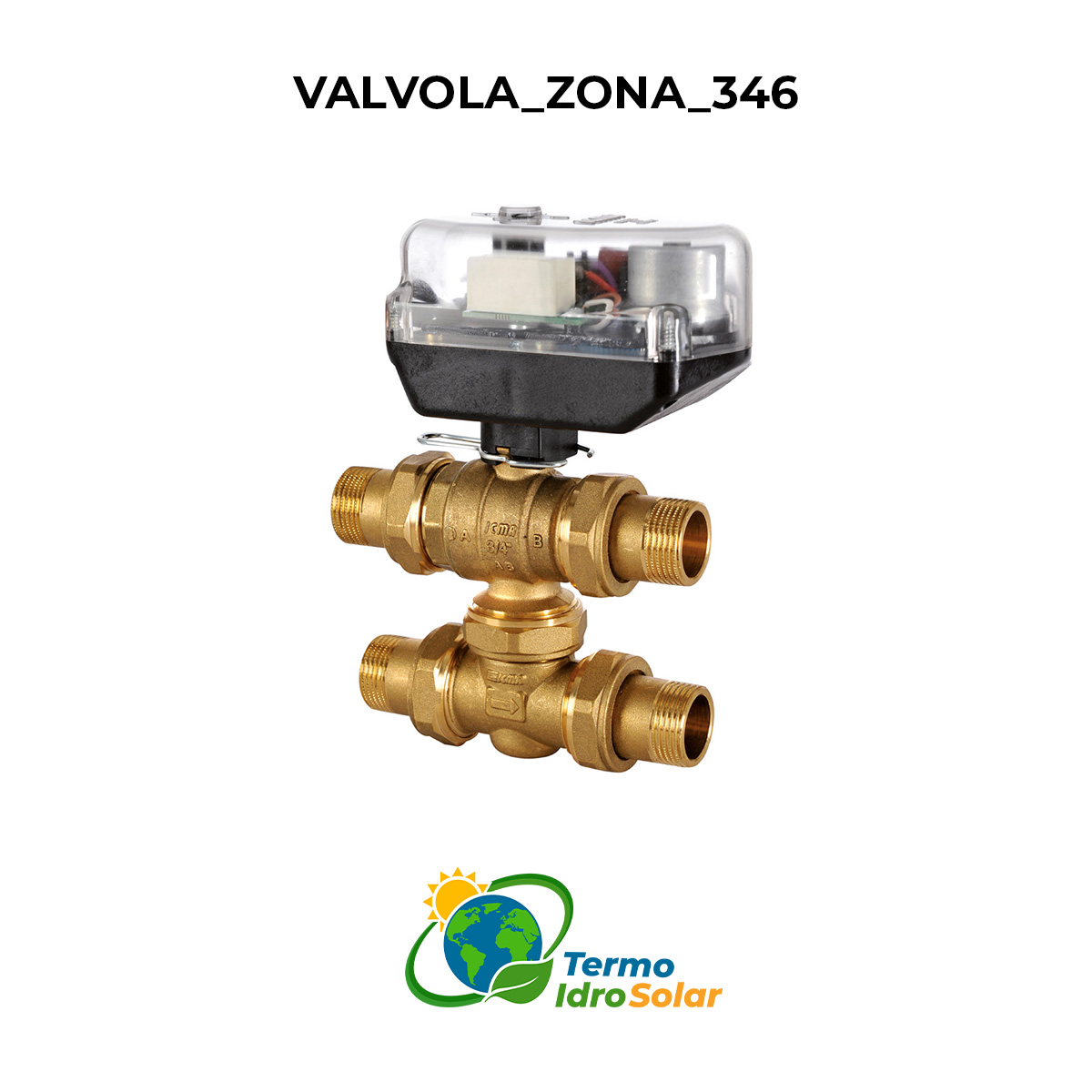

La valvola di zona deviatrice a quattro vie a sfera con bypass articolo 346 ICMA con passaggio totale e bocchettoni maschio ha la funzione di intercettare e deviare automaticamente i fluidi negli impianti di riscaldamento, di climatizzazione e idrosanitari. La valvola viene comandata da un servocomando elettrico articolo 337 a 230 volt compreso ,collegato ad un termostato ambiente con funzione ON-OFF che regola la temperatura all’interno degli ambienti. Tutti i servomotori sono dotati di microinterruttore relè ausiliario che si chiude quando il comando arriva a fine corsa e consente l’attivazione/disattivazione per esempio di un circolatore remoto in concomitanza all’apertura/chiusura della valvola. L’elevata prestazione idraulica unita ai ridotti ingombri e facilità di installazione rendono questa valvola a quattro vie particolarmente indicata per impianti di riscaldamento a zone.
Vantaggi
- Controllo preciso del flusso
- Assenza di trafilamenti
- Tempi di manovra ridotti
- Basse perdite di carico
- Funzionamento con elevate pressioni differenziali
- Elevata efficienza energetica
- Movimento sfera morbidissimo, coppia di apertura della valvola < 6Nm
- Sblocco manuale della valvola
- Possibilità di utilizzo del motore come dispositivo di sblocco nel caso di assenza di corrente rimuovendo la forcella d’arresto inferiore e ruotare il motore finché la valvola non sarà aperta.
- Aggancio e sgancio del motore rapido e ripetibile senza danneggiare il motore o la valvola
- Facile installazione
- Lunga durata
- Adatta a diverse applicazioni
- Bypass integrato nella sfera durante la posizione di chiusura
Dati tecnici:
MISURA: DN20(3/4”) – DN25(1”)
PORTATA Kv:16,9m³/h (aperta) 2,64m³/h (chiusa) – 33,9m³/h (aperta) 4,30 (chiusa)
CONNESSIONE PER: Servomotore 230 Volt o 24 Volt
FILETTATURA VALVOLA : MASCHIO
SEDE: BOCCHETTONI
TEMPERATURA MASSIMA DI ESERCIZIO: +110°C
TIPOLOGIA: A sfera
RUMOROSITA’:<40Db
FUNZIONAMENTO: AUTOMATICO (con servomotore incluso)
FLUIDI IMPIEGABILI: Acqua o soluzioni glicolate
MASSIMA PERCENTUALE DI GLICOLE:50%
PRESSIONE MASSIMA DI ESERCIZIO: 10 Bar
PRESSIONE DIFFERENZIALE MAX: 10 BAR
CORPO VALVOLA: OTTONE CW 617N – UNI EN 12165
ASTA DI COMANDO: OTTONE CW617N – UNI EN ISO 12164
SFERA: OTTONE CW617N – UNI EN 12164 CROMATA
O-RING: EPDM PEROX (alta resistenza)
GUARNIZIONE DI TENUTA SFERA: PTFE
TENUTE IDRAULICHE: EPDM PEROSSIDICO
INSTALLAZIONE: ORIZZONTALE O VERTICALE (non capovolta)

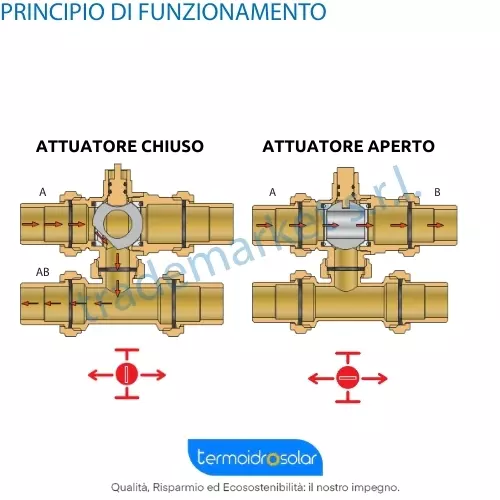

FUNZIONAMENTO: Il servomotore che riceve il segnale elettrico dal termostato ambiente, agisce direttamente sull’asta di comando ruotando la sfera della valvola di zona deviatrice e regola la portata di fluido che circola al suo interno.
– AUTOMATICO: per comandare in modo automatico la valvola è necessario installare uno dei nostri servomotori articolo 337 a 230 Volt o 24 Volt.
Applicazioni
- Impianti di riscaldamento
- Impianti di raffrescamento
- Sistemi di climatizzazione
