Descrizione
Valvole a doppio regolaggio per tubi in rame, multistrato, Pex e Ferro nelle versioni a squadra o dritte
Cosa sono e dove si utilizzano le valvole termostatizzabili e i detentori per radiatori
Le valvole a doppio regolaggio Icma nelle versioni per tubo rame, multistrato o Pex, oppure per tubo in ferro ,termostatiche e quelle manuali insieme ai rispettivi detentori. Sono articoli progettati ed impiegati per l’intercettazione e la regolazione della portata del fluido termovettore (acqua tecnica) circolante nei terminali degli impianti di climatizzazione invernale, come radiatori in alluminio, o ghisa, oltre che nei termoarredi generalmente presenti nei bagni. I comandi termostatici (teste termostatiche) invece, abbinati alle valvole termostatizzabili, hanno la funzione principale di regolare in modo automatico e costante la temperatura ambiente nei luoghi in cui vengono installati mantenendola ad un valore preventivamente impostato tramite le regolazioni disponibili sulla testa termostatica, generalmente contrassegnate da valori numerici, che corrispondono a determinate fasce di temperatura; questo permette di evitare inutili sprechi di calorie portando ad un considerevole risparmio energetico oltre a garantire un migliore comfort dell’ambiente controllato. Su tutte le valvole termostatizzabili Icma è possibile installare i comandi termostatici, passando così da una condizione iniziale di funzionamento manuale ad una condizione di funzionamento automatico. Per ottenere questa condizione è sufficiente sostituire la manopola di comando della valvola termostatizzabile con uno dei comandi termostatici, le operazioni da effettuare sono poche e molto semplici e sono dettagliatamente descritte nel paragrafo “installazione” dei comandi termostatici, rilevabile nella scheda tecnica scaricabile in pdf.

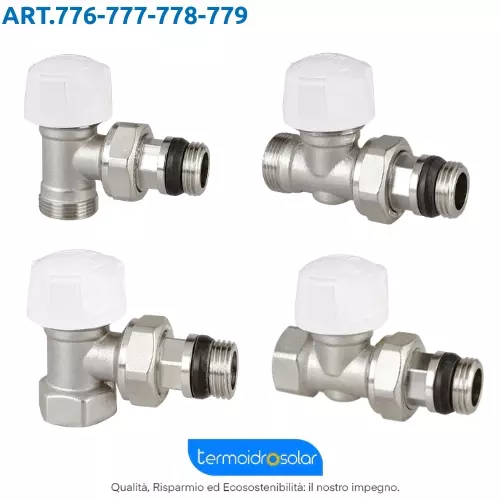

La gamma delle valvole e detentori Dritti si differenzia nei seguenti modelli;
Valvole per tubi in rame, multistrato e Pex
art.776 – Valvola termostatizzabile a Squadra filetto raccordo M24x1,5 e filetto radiatore G1/2”
art.777 – Valvola termostatizzabile Dritta filetto raccordo M24x1,5 e filetto radiatore G1/2”
Valvole per tubi in ferro
art.778 – Valvola termostatizzabile a Squadra filetto raccordo e radiatore G3/8” – G1/2” – G3/4”
art.779 – Valvola termostatizzabile Dritta filetto raccordo e radiatore G3/8″ – H1/2″ – G3/4″
Caratteristiche tecniche
*Fluidi di impiego: Acqua e soluzioni glicolate
*Percentuale max di glicolate: 50%
*Pressione max di esercizio: 10 Bar
*Pressione max differenziale: 1 Bar (con comando montato)
*Temperatura fluido termov.: 5 ÷ 110°C
*Corsa otturatore valvola: 3,5 mm
*Connessione con teste termostatiche: M30x1,5
*Preregolazione di fabbrica: Posizione 5
*calotta e bocchettone: Ottone CW617N – UNI 12165 Nichelato
*Vitone: Ottone CW617N – UNI 12164
*Molla e asta otturatore: Acciaio Inox
*Tenute idrauliche: EPDM Perossidico
*Manopola di comando: Nylon 6 – 30% Fibra Vetro (Bianco)

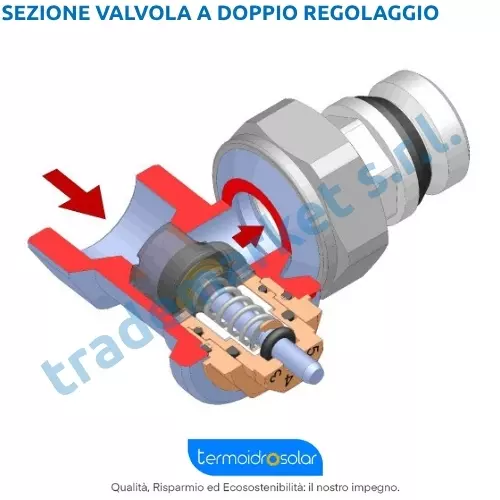

Cosa significa valvola doppio regolaggio o preregolazione?
Le valvole termostatiche a doppio regolaggio, come indica il termine stesso; Sono dotate di un sistema a “doppia regolazione” che permette di limitare
la portata massima delle valvole nella condizione di apertura completa.
Questa regolazione non compromette e non modifica il normale funzionamento delle valvole durante il loro utilizzo sia in “manuale” che in “automatico”. La “doppia regolazione” viene impostata in fabbrica durante il collaudo finale delle valvole al valore di portata massima, si consiglia di non modificarla salvo casi di particolari esigenze. La scelta del modello di valvola e delle sue dimensioni deve essere fatta in funzione alle esigenze impiantistiche e alle caratteristiche idrauliche necessarie quali: portata e perdite di carico.
Vantaggi della Valvola Termostatizzabile ICMA
- Efficienza energetica: Consente di ridurre i consumi grazie alla regolazione precisa del calore.
- Facilità di installazione: Progettata per un montaggio rapido e sicuro.
- Durabilità: Materiali di alta qualità resistenti a pressioni elevate e variazioni di temperatura.
- Versatilità: Adatta a diversi tipi di impianti di riscaldamento bitubo.
Applicazioni principali
- Impianti di riscaldamento bitubo: Per una gestione ottimale del calore in ogni ambiente.
- Sistemi centralizzati: Perfetta per edifici residenziali con più unità abitative.
- Impianti commerciali: Ideale per uffici, hotel e strutture ricettive che richiedono un controllo preciso del calore.
