Descrizione

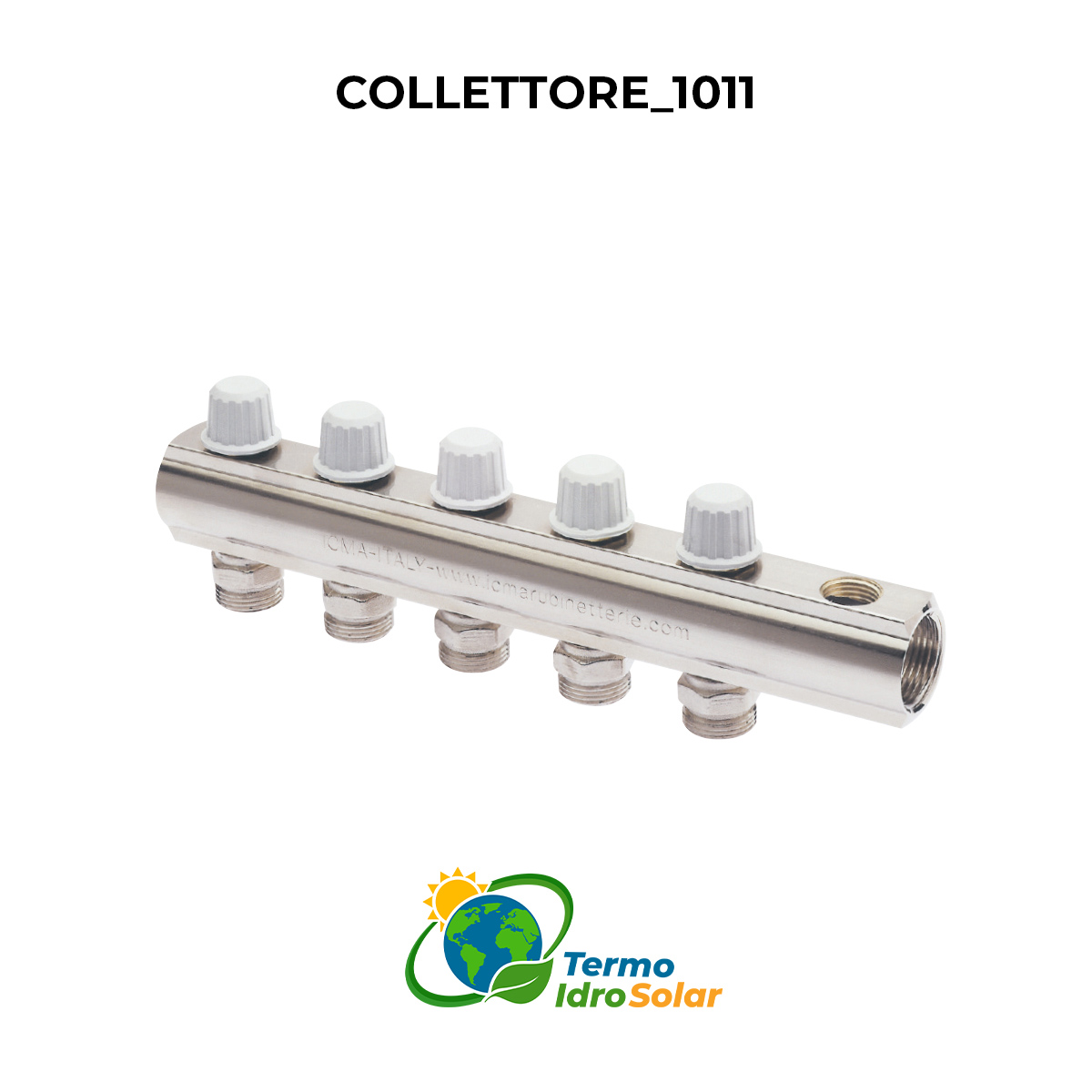

Collettore di mandata ICMA 1011 misura testa 1″oppure 1″1/4 uscite 3/4″ euroconus con detentori a regolazione micrometrica e uscita supplementare per valvola sfiato aria – Regolazione Termica per Impianti Sottopavimento
I collettori da barra singoli di distribuzione ICMA sono ricavati da un profilo speciale di barra di ottone trafilata in CW617-N. Possono essere suddivisi in:
– collettori di distribuzione con o senza raccordi di derivazione per impianti di riscaldamento tradizionali e sanitari;
– collettori con valvole di intercettazione e bilanciamento incorporati utilizzati principalmente per impianti di riscaldamento a pannelli radianti.
I collettori con intercettazione del fluido devono essere installati in modo che quest’ultimo entri nel collettore sempre attraverso le derivazioni. I collettori di regolazione e bilanciamento, effettuati tramite detentori, sono dotati di regolazione micrometrica e possono essere montati sia sulla mandata che sul ritorno dell’impianto. I collettori di regolazione e bilanciamento, con misuratori di portata, permettono di verificare in tempo reale il bilanciamento dell’impianto tramite i flussimetri installati sul collettore. Questa tipologia di collettore deve essere montato sulla mandata dell’impianto.
Dettagli tecnici:
Barra collettore Ottone CW617N – UNI EN 12165
Vitone: Ottone CW617N – UNI EN 12164
Attacco inferiore: Ottone CW617N – UNI EN 12165
Vetrino: Grilamid TR90 Trasparente
Asta misuratore: Grilamid TR90
Canotto interno: Noryl Nero
Molla: Acciaio Inox
Tenute idrauliche: EPDM Perossidico
Fluidi d’impiego: acqua e soluzioni glicolate
Max percentuale glicole: 30 %
Pressione max esercizio: 10 bar
Temperatura di esercizio: 5÷80 °C
Scala termometri: 0÷60 °C

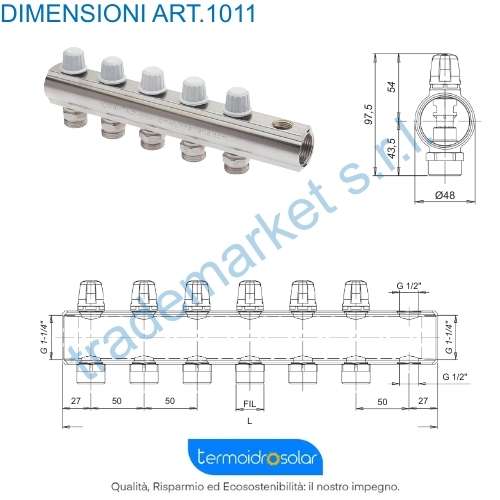

Dimensioni barra collettore: G 1”o 1″1/4
Attacchi principali: G1” o 1″1/4 Femmina (ISO 228-1)
Derivazioni – attacchi: G3/4”
Derivazioni – interassi: 50 mm
