Descrizione

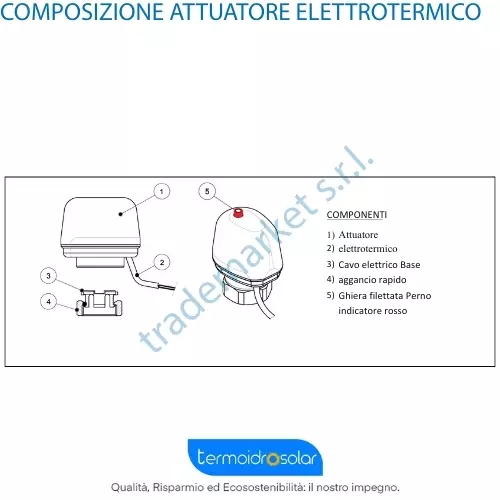

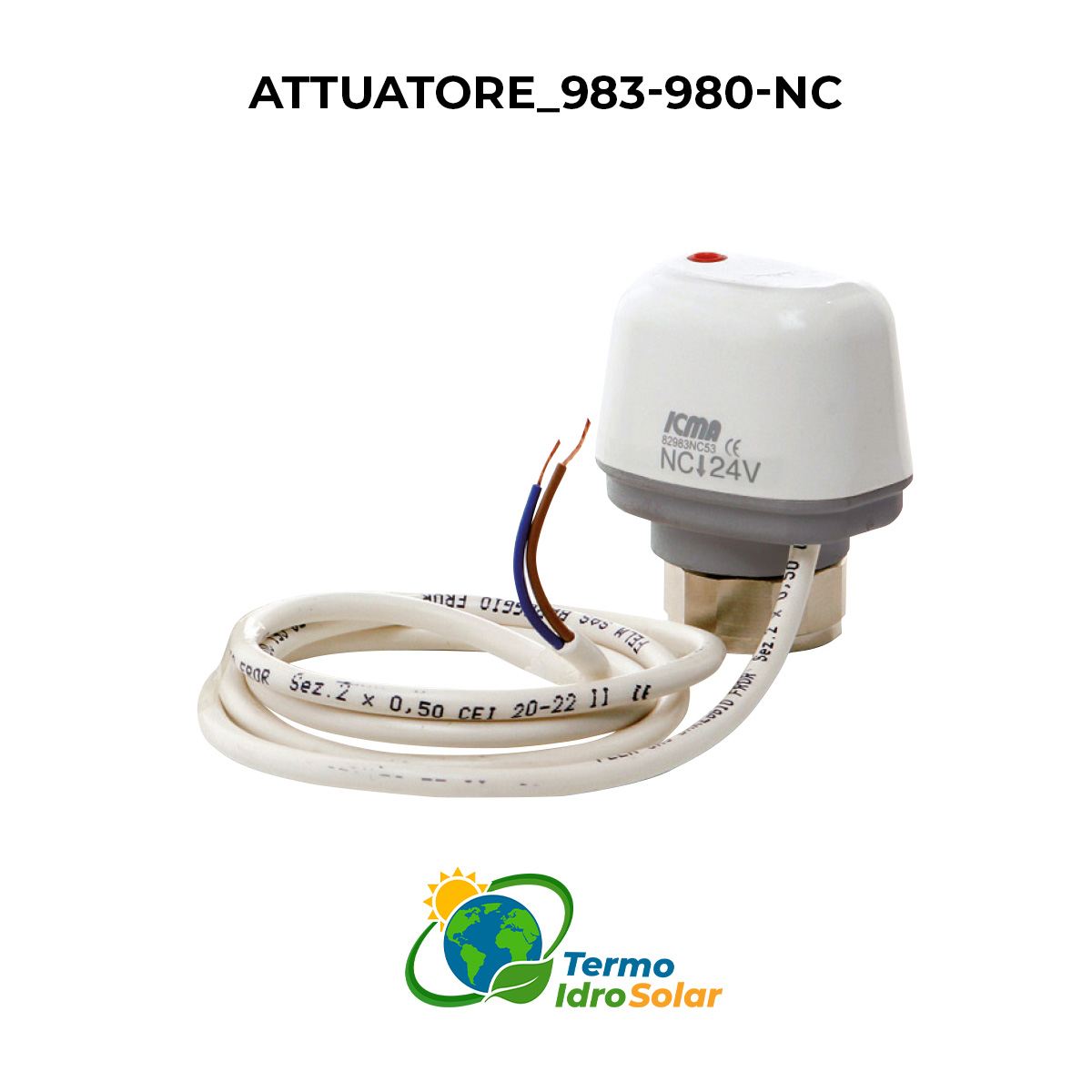

Gli attuatori elettrotermici NORMALMENTE CHIUSI (NC) versione 980 e 983 sono dispositivi elettrici ON-OFF, sono appositamente progettati per essere installati sugli articoli termostatizzabili ICMA come per esempio i collettori di distribuzione radiante in bassa temperatura, le valvole di zona e le valvole fan coil. Gli attuatori elettrotermici hanno la funzione di intercettare in modo automatico il fluido termovettore negli impianti di riscaldamento/ raffrescamento e sono comandabili da un semplice termostato ambiente. Gli attuatori elettrotermici di questa serie sono provvisti di un indicatore di apertura/chiusura valvola sulla testa, il quale consente di avare immediatamente l’indicazione visiva dello stato dell’attuatore e sono corredati da un sistema di aggancio rapido che ne facilita le operazioni di installazione e di manutenzione. Alimentazione 230 V o 24 V in corrente alternata.
CARATTERISTICHE TECNICHE:
Tensione nominale: 24V / 230V
Frequenza: 50÷60 Hz
Corrente allo spunto: 0.2 A (230V) / 0.3 A (24V)
Corrente a regime: 8 mA (230V) / 70 mA (24V)
Potenza assorbita in servizio continuo: 2W
Tipo di movimento: Lineare
Corsa massima attuatore: 5 mm
Corsa valvole ICMA: 3,5 mm
Tempo di inizio apertura: ca 90 sec
Tempo di completa apertura: ca 3 min
Tempo di completa chiusura: ca 4 min
Forza dinamica: 100 N
Temperatura di esercizio: 5°C ÷ 50°C
Temperatura di stoccaggio: -25°C ÷ +60°C
Collegamento con ghiera filettata: M28x1,5 / M30x1,5
Cavo di collegamento: Antifiamma – Quadripolare
Lunghezza cavo di collegamento: 4×0,35 mm² L= 1 m
Grado di protezione: IP 53
Classe di isolamento elettrico: Classe II
