Descrizione

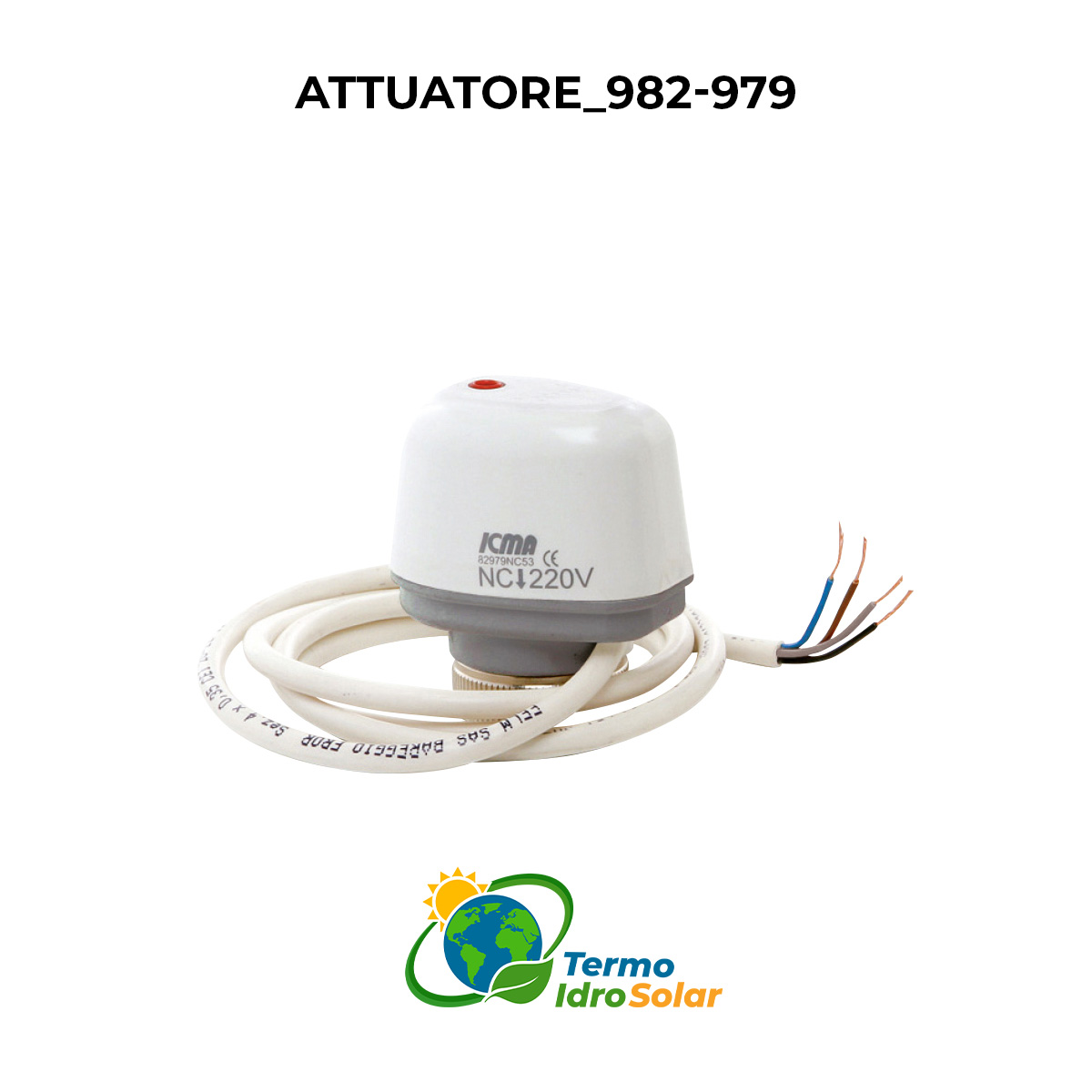

Gli attuatori elettrotermici NORMALMENTE CHIUSI (NC) versione 979 e 982 sono dispositivi elettrici ON-OFF con microinterruttore interno di finecorsa utile per il comando di circolatori remoti, sono appositamente progettati per essere installati sugli articoli termostatizzabili ICMA come per esempio i collettori di distribuzione radiante in bassa temperatura, le valvole di zona e le valvole fan coil. Gli attuatori elettrotermici hanno la funzione di intercettare in modo automatico il fluido termovettore negli impianti di riscaldamento/ raffrescamento e sono comandabili da un semplice termostato ambiente. Gli attuatori elettrotermici di questa serie sono provvisti di un indicatore di apertura/chiusura valvola sulla testa, il quale consente di avare immediatamente l’indicazione visiva dello stato dell’attuatore e sono corredati da un sistema di aggancio rapido che ne facilita le operazioni di installazione e di manutenzione. Gli articoli sono inoltre dotati di un contatto pulito che può essere utilizzato per azionare una caldaia, una pompa o altro. Alimentazione 230 V o 24 V in corrente alternata.
CARATTERISTICHE TECNICHE:
Tensione nominale: 24V / 230V
Frequenza: 50÷60 Hz
Corrente allo spunto: 0.2 A (230V) / 0.3 A (24V)
Corrente a regime: 8 mA (230V) / 70 mA (24V)
Potenza assorbita in servizio continuo: 2W
Tipo di movimento: Lineare
Corsa massima attuatore: 5 mm
Corsa valvole ICMA: 3,5 mm
Tempo di inizio apertura: ca 90 sec
Tempo di completa apertura: ca 3 min
Tempo di completa chiusura: ca 4 min
Forza dinamica: 100 N
Temperatura di esercizio: 5°C ÷ 50°C
Temperatura di stoccaggio: -25°C ÷ +60°C
Collegamento con ghiera filettata: M28x1,5 / M30x1,5
Cavo di collegamento: Antifiamma – Quadripolare
Lunghezza cavo di collegamento: 4×0,35 mm² L= 1 m
Grado di protezione: IP 53
Classe di isolamento elettrico: Classe II
DETTAGLI DEL CONTATTO PULITO
Questa serie di attuatori elettrotermici sono provvisti di un contatto pulito “normalmente aperto” (NA), questo contatto si chiude solo quando l’attuatore viene alimentato.
Dando alimentazione all’attuatore infatti, la valvola comandata passa dalla condizione di chiusura a quella di apertura; raggiunta la posizione di apertura completa, il microinterruttore presente all’interno dell’attuatore chiude il contatto pulito.
Il “contatto pulito” può sopportare un carico massimo di 1 Ampere e può essere utilizzato per l’azionamento di una caldaia, di una pompa di ricircolo tramite relè o di altri accessori.
