Come bilanciare i collettori del riscaldamento a pavimento con il flussimetro

Un impianto di riscaldamento a pavimento ben progettato può comunque scaldare male se i circuiti non sono bilanciati. È il caso classico della stanza che resta più fredda delle altre, o di quella che va sempre in overshoot (sovratemperatura): quasi sempre la causa non è il progetto, ma la portata d’acqua non correttamente regolata tra i circuiti del radiante in mandata e ritorno del collettore. Il flussimetro è lo strumento che, essendo presente nei collettori del radiante a pavimento, permette di correggere questo squilibrio in pochi minuti, senza bisogno di adottare complicate alternative per la corretta ripartizione del flusso. Vediamo come si usa e perché conviene impostarlo bene fin dal primo avviamento dell’impianto.

Perché i circuiti di un collettore non sono mai uguali

Ogni singolo anello del pavimento radiante parte dal collettore di mandata (quello con il flussimetro integrato), attraversa la stanza con un proprio percorso e torna al collettore di ritorno (quello con gli attuatori elettrotermici e le valvole manuali termostatizzabili). Anche in un progetto ben dimensionato, i circuiti hanno quasi sempre lunghezze diverse: per esempio un bagno intorno ai 6-8 mq può avere un singolo circuito lungo 40-50 metri di tubo, una camera da letto intorno ai 14-16 mq può avere più circuiti per un totale di 85-100 metri, mentre un soggiorno intorno ai 24-29 mq può richiedere più circuiti per un totale di 240-290 metri.

Più un circuito è lungo, più cresce la sua perdita di carico (lo sforzo richiesto alla pompa) e più l’acqua “preferisce” passare dai circuiti corti, che oppongono meno resistenza. Considerando poi che oggi la maggior parte dei generatori termici nelle nuove costruzioni sono pompe di calore, entra in gioco anche il problema del ΔT e dell’efficienza della pompa di calore stessa: avendo un salto termico molto basso tra mandata e ritorno (rispetto a una caldaia tradizionale), i circuiti troppo lunghi creano una grande differenza di temperatura tra l’inizio e la fine dello stesso circuito. Per questo motivo i circuiti del radiante non si progettano tipicamente con lunghezze superiori ai 70-80 metri.

Il risultato, se non si interviene, è che gli anelli corti ricevono troppa portata e quelli lunghi ne ricevono troppo poca: temperature superficiali diverse da stanza a stanza, tempi di risposta diversi, consumi più alti del necessario. Puoi vedere le diverse configurazioni di collettori per riscaldamento a pavimento disponibili in catalogo, con 2, 4, 6 o più uscite.

Cos’è il flussimetro e dove si trova

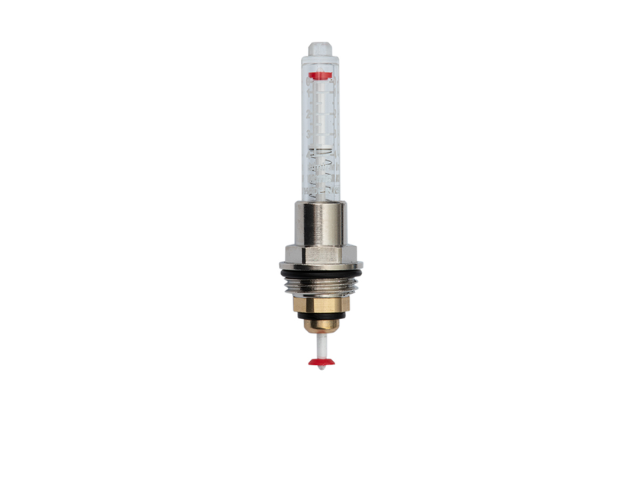

Il flussimetro (o misuratore di portata) è quel piccolo cilindretto trasparente graduato con la scala l/min, spesso con un anello arancione o rosso, montato sul collettore di mandata, all’attacco di ogni singolo circuito. Al suo interno una piccola sfera o un indicatore a cursore indica la portata istantanea dell’acqua che sta circolando in quel singolo circuito, espressa in litri/minuto. Se l’indicatore segna 0 (fondo scala) significa che il circuito è completamente chiuso, ovvero non c’è passaggio di acqua; viceversa se l’indicatore si posiziona ad esempio sul numero 2 significa che in quel momento su quel circuito stanno passando 2 litri/minuto di acqua. Ruotando la ghiera del flussimetro si strozza o si apre il passaggio, regolando così la portata di quel singolo circuito in modo indipendente dagli altri.

Come si calcola la portata di ogni circuito

Prima di intervenire serve un riferimento: la portata di progetto di ciascun anello, che dipende dal carico termico della stanza e dalla differenza di temperatura tra mandata e ritorno (in genere 5°C nel riscaldamento a pavimento). In assenza del calcolo di progetto, una buona approssimazione pratica è partire da un valore indicativo intorno a 2-3 l/min per locali medio piccoli e aumentarlo proporzionalmente per le stanze più grandi o più disperdenti, poi affinare osservando le temperature superficiali dopo qualche ora di funzionamento. L’obiettivo non è ottenere lo stesso valore su tutti i flussimetri, ma il valore corretto per ogni circuito, che quasi sempre è diverso da circuito a circuito.

Le portate vanno sempre indicate nel progetto, ma per avere una base di regolazione possiamo fare un esempio: una camera da letto che richiede 0,7 kW (700 W) di riscaldamento, con una pompa di calore come generatore e un ΔT di 5°C, richiede questa formula:

In linea indicativa si possono considerare queste portate per le varie stanze:

• Bagno: 1,0 – 1,5 l/min (stanza piccola ma con passo stretto)
• Camera singola / Corridoio: 1,2 – 1,8 l/min
• Camera matrimoniale / Cucina: 1,8 – 2,2 l/min
• Soggiorno (singolo anello diviso): 2,0 – 2,5 l/min

La procedura di bilanciamento passo per passo

Fase 1 — Preparazione dell’impianto

• Accendere l’impianto a regime, con la pompa di circolazione in funzione e tutte le valvole del collettore completamente aperte (tutti i termostati ambiente attivi), così da partire da una condizione nota.
• Rimuovere tutti i cappucci o blocchi presenti sul collettore di ritorno, in modo che i “pistoncini” siano in posizione di apertura.

Fase 2 — Apertura totale (reset)

• Aprire completamente tutti i flussimetri.
• Leggere la portata attuale su ogni flussimetro, annotando i valori circuito per circuito, lettura ricavabile dai galleggianti presenti nei flussimetri.

Fase 3 — Regolazione circuito per circuito (bilanciamento)

Parti dal circuito più corto, ovvero quello che richiede la portata minore, che generalmente sarà sovra-alimentato:

1. Regola il primo circuito: ruota la ghiera del flussimetro in senso orario per “strozzare” il passaggio dell’acqua. Guarda il galleggiante muoversi fino a posizionarsi esattamente sul valore in l/min indicato dal progetto.
2. Passa al circuito successivo: ripeti l’operazione per tutti gli altri anelli del collettore, procedendo uno alla volta.
3. Ogni volta che stringi un flussimetro, la pressione dell’acqua si sposta sugli altri circuiti: di conseguenza, i galleggianti degli anelli non ancora regolati inizieranno ad alzarsi o abbassarsi.

Fase 4 — Affinamento e controllo finale

1. Secondo giro di controllo: una volta regolati tutti i flussimetri, torna al primo circuito — probabilmente il suo valore si sarà leggermente spostato a causa dell’effetto domino della pressione.
2. Ritocca le regolazioni: esegui piccoli e precisi aggiustamenti micrometrici su ciascuna ghiera fino a quando tutti i galleggianti indicano contemporaneamente il rispettivo valore di progetto.
3. Blocca la posizione: se i flussimetri sono dotati di una ghiera di blocco (anello rosso o nero alla base), stringerla per impedire che modifiche accidentali sballino il lavoro.

Fase 5 — Verifica dopo 24/48 ore

Il sistema radiante a pavimento è tra quelli a più alta inerzia termica, per via del massetto che richiede tempo per accumulare calore e cederlo all’ambiente: per questo la taratura precisa dell’impianto può richiedere anche più giorni di utilizzo. Riporta i termostati alle temperature desiderate (es. 20°C nelle stanze, 22°C in bagno) e attendi un paio di giorni.

• Se una stanza risultasse ancora fredda rispetto al progetto, aumenta la sua portata di appena 0,25 l/min e riduci della stessa identica quota la stanza più calda della casa, per mantenere stabile la pressione totale.

Errori comuni da evitare

• Bilanciare a impianto freddo (massetto freddo) o a pompa spenta: le letture non hanno senso se non c’è flusso reale in condizioni di esercizio.
• Inseguire lo stesso numero su tutti i flussimetri, ignorando che stanze e lunghezze diverse richiedono portate diverse.
• Chiudere troppo un circuito già stretto (magari perché il tubo è più sottile o più lungo del previsto): se un flussimetro resta al minimo anche con la ghiera aperta, il problema è a monte, nella prevalenza della pompa o nel dimensionamento del circuito, non nella regolazione. In questi casi vale la pena controllare anche gli altri componenti della distribuzione, comprese le soluzioni di collettori completi assemblati con detentori e valvole già predisposte per la regolazione fine.
• Modificare i flussimetri e pretendere risultati immediati.
• Fare regolazioni “a occhio” o tutte uguali.
• Chiudere troppo un circuito lasciandone altri spalancati.
• Non sfiatare l’aria prima di regolare.
• Utilizzare la programmazione oraria (accendi/spegni) come per i termosifoni.

Collettori con misuratori di portata integrati

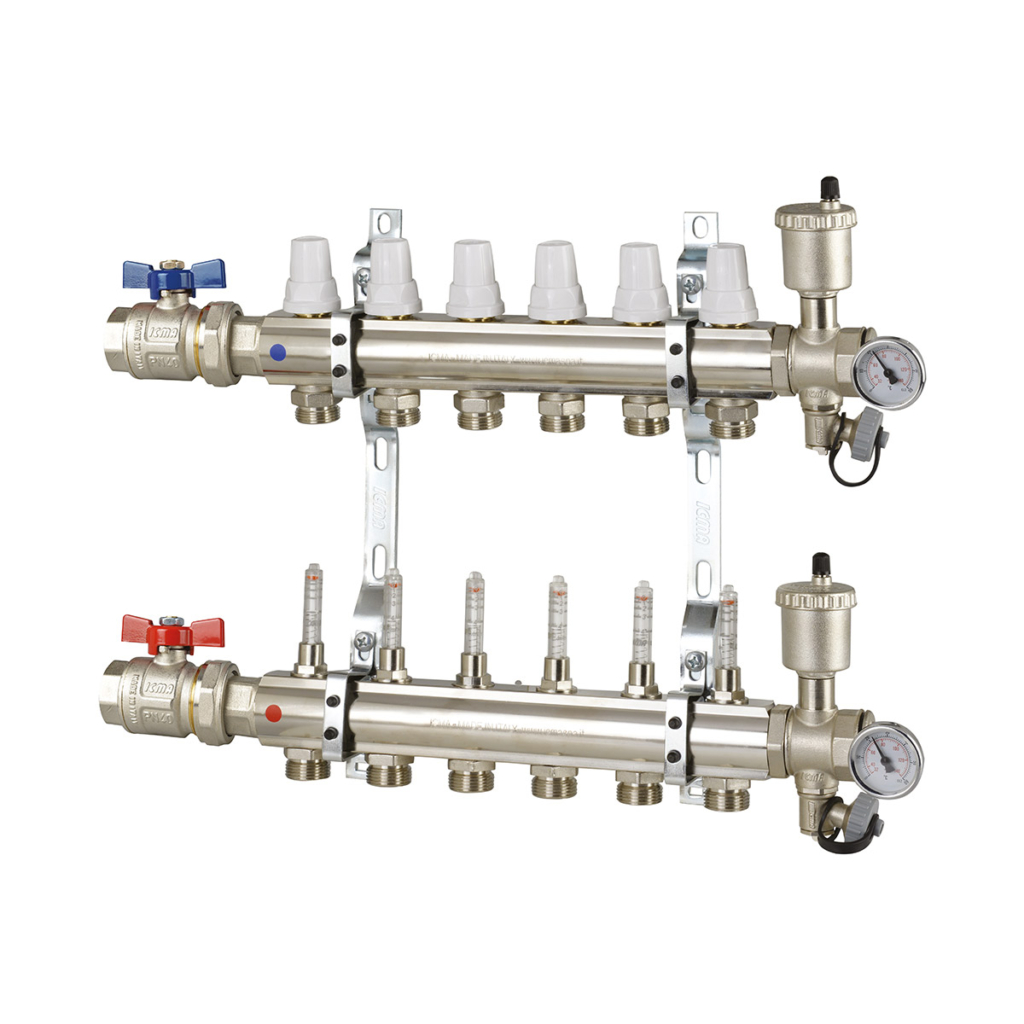

Non tutti i collettori nascono con i flussimetri di serie: su alcuni modelli vanno aggiunti o sostituiti, su altri sono già parte del gruppo di mandata. Per chi sta scegliendo un collettore da zero, o sta sostituendo un gruppo datato, un kit con misuratori già integrati semplifica il lavoro di messa a punto e rende il bilanciamento ripetibile negli anni, per esempio in vista di una manutenzione stagionale. Un esempio è il kit collettore K023 con valvole diritte e misuratori di portata, pensato proprio per semplificare la regolazione circuito per circuito fin dalla prima installazione.

In sintesi

Il bilanciamento con il flussimetro non è un’operazione da tecnico specializzato con strumenti costosi: è una regolazione manuale, ripetibile, che richiede solo pazienza e qualche passaggio di verifica. Farlo bene in fase di avviamento, o ripeterlo se negli anni sono cambiate le condizioni dell’impianto, è spesso il modo più economico per risolvere zone fredde persistenti e ridurre i consumi, prima ancora di pensare a interventi più invasivi sull’impianto. Per chi ne è dotato, l’ausilio di una termocamera — strumento diagnostico visivo di solito a disposizione di installatori qualificati — può aiutare a individuare più rapidamente le zone non correttamente regolate.

Questa guida è stata pensata per spiegare in modo esaustivo come gestire il bilanciamento di un impianto radiante a pavimento, senza dilungarsi oltremodo: collettori di marche diverse differiscono per tipologia di componenti, valvole e complementi, ma la pratica di regolazione di base non cambia.
